Trasportatore a nastro a rete



Principio di funzionamento del trasportatore della landa:

Il trasportatore a catena BL è un tipo di attrezzatura di trasporto continuo a trazione flessibile con catena di trazione come meccanismo di trazione e piastra graduata come dispositivo di supporto. Quando il trasportatore della landa è in funzione, la ruota dentata del dispositivo di testa viene portata in rotazione dal dispositivo di trasmissione e anche la catena che ingrana con la ruota dentata si muove in avanti. Anche la traccia avanza in modo sincrono; quando il materiale viene aggiunto alla tramoggia nella porta di alimentazione, il materiale viene trasportato alla porta di scarico con il movimento della tramoggia. Sotto l'azione combinata della gravità e della forza centrifuga, il materiale viene scaricato dalla porta di scarico ed entra nel canale successivo. processo.







• Il trasportatore a lamelle ha una grande forza di trazione e un basso consumo energetico
• Meno usura, meno perdite di materiale
• Funzionamento stabile e lunga durata
• Manutenzione facile
• Può trasportare una varietà di materiali,-resistenti all'usura e alle alte-temperature





Modello	BL500		BL650		BL800		BL1000		BL1200
larghezza della landa (mm)	500		650		800		1000		1200
Lunghezza di ciascuna catena (mm)	250		250		320		320		400
Altezza laterale della scanalatura (m/min)	120	180	120	180	160	240	160	240	200	330
Capacità di trasporto (m³/h)	5.6-23	7.5-30	8-32	10-40	13-52	17-68	17-68	22-88	26-104	33-132
Dimensione massima del materiale (mm)	200	200	200	260	280	340	280	340	380	460
Regolazione della ruota di coda (mm)	320		320		360		360		450



Questioni che richiedono attenzione:

1. Questa attrezzatura viene utilizzata principalmente per il trasporto di materiali soggetti a forte usura e ad alta temperatura.

2. L'unità motrice può essere cambiata in testa, a sinistra e a destra della macchina con benna a catena.

3. La velocità di trasporto dovrebbe essere di 8 ~ 10 m/min, una velocità troppo bassa influenzerà la capacità di trasporto, una velocità troppo alta farà molto rumore e l'usura aumenterà.

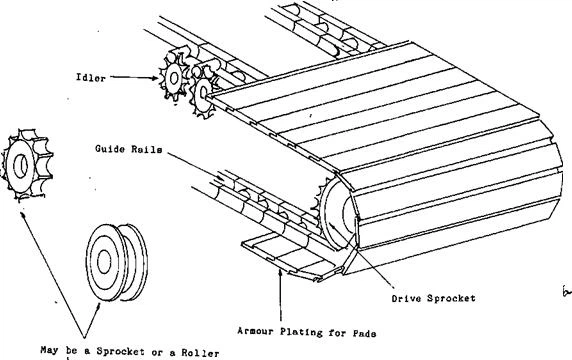

Il nastro trasportatore Mesh è composto da un dispositivo ruota di testa, un dispositivo catena a piastre graduate, un dispositivo di tensionamento della ruota di coda, un dispositivo di protezione guida materiale, un telaio e un dispositivo di guida.

1. Dispositivo di azionamento: poiché la velocità del nastro trasportatore a rete non è generalmente superiore a 0,5 m/s, il dispositivo di azionamento del nastro trasportatore a rete adotta principalmente la struttura di trasmissione come motore e riduttore, quindi può essere collegato direttamente all'accoppiamento a cursore incrociato e al nastro trasportatore a rete. Il collegamento dell'albero della ruota di testa semplifica la struttura del dispositivo della ruota di testa, ne facilita la produzione, l'installazione e la regolazione, inoltre il costo è basso ed è un dispositivo di azionamento singolo con un'unica velocità.

2. Dispositivo di tensionamento del ruotino di coda: il dispositivo adotta un dispositivo di tensionamento a vite, costituito da un albero del ruotino di coda, due ruote dentate di coda, una coppia di viti di tensionamento e altri accessori. La ruota dentata tenditrice (compreso il mozzo) è supportata sull'albero della ruota dentata da doppi cuscinetti volventi, che possono ridurre il coefficiente di resistenza quando la catena di trazione gira attorno alla ruota dentata. La posizione dei denti della ruota dentata e dei giunti della catena di trazione può essere regolata automaticamente quando i denti della ruota dentata vengono regolati per garantire il corretto ingranamento dei denti della ruota dentata e della catena di trazione. prestazione.

3. Dispositivo catena a piastre: la catena utilizzata nel nastro trasportatore BL Mesh è una catena a pezzi e una catena di stampaggio con rulli installati alle estremità dell'albero. I rulli sono installati all'esterno dei pezzi esterni della catena. I rulli supportano solo il carico sulla piastra inferiore e le loro dimensioni strutturali sono corrispondentemente inferiori. , quindi il coefficiente di resistenza è inferiore, riducendo i carichi di guida e trazione. Dopo il trattamento termico di tempra e rinvenimento, la catena ha una grande capacità portante e una forte resistenza alla trazione; il manicotto del giunto della piastra della catena è realizzato in acciaio legato, carburato, bonificato, rettificato e presenta un'elevata resistenza all'usura; Tramoggia a piastre graduate: la tramoggia a piastre graduate è il carico del nastro trasportatore a rete. I componenti sono stampati e formati con spesse piastre di acciaio, con elevata precisione di forma e dimensione, piccoli errori cumulativi e la bilancia non si discosta quando si cammina.

4. Rack: il rack adotta una produzione standardizzata, che non solo standardizza il processo di produzione, ma evita anche errori causati da errori manuali, migliora il tasso di qualità dei prodotti, riduce i costi e migliora i vantaggi economici.





Questa macchina può essere disposta orizzontalmente e verticalmente inclinata (angolo inclinato inferiore o uguale a 60 gradi), adatta per il trasporto di vari materiali sfusi e polverosi, come clinker di cemento, scarico di coke, scorie di ferro, minerali, calcare e altri materiali sfusi ad alta-temperatura inferiore o uguale a 1000 gradi. La resistenza alle alte temperature, la resistenza all'usura, la capacità di trasportare materiali sfusi e altre caratteristiche sono migliori rispetto ad altri trasportatori. La lunghezza di trasporto di una singola macchina può raggiungere più di 150 metri e il peso unitario dei materiali di trasporto a lunga-distanza può raggiungere i 2000 kg/m³. Utilizzato principalmente nella metallurgia, nell'acciaio, nella cokeria, nei materiali da costruzione, nell'industria chimica e in altri settori.





Come: ceneri di caldaia, clinker di cemento, scorie, coke, pietrisco, ecc., in particolare alcuni materiali ad alta temperatura, grande volume, blocco di grandi dimensioni, angolo acuto e forte macinazione.







1. Il nastro trasportatore a rete profonda considera le proprie condizioni di produzione. Le applicazioni dei trasportatori a tapparelle nei diversi settori sono diverse. Per le grandi industrie elettromeccaniche come quelle automobilistiche e degli elettrodomestici, dovrebbero essere selezionati-trasportatori a nastro a rete per carichi pesanti, mentre industrie come quelle alimentare ed elettronica dovrebbero scegliere trasportatori a catena leggeri.

2. Il nastro trasportatore a rete profonda determina i requisiti del materiale di trasporto. La catena del nastro trasportatore a rete è realizzata in polipropilene, polietilene, acetale, nylon, acciaio inossidabile, ecc.; il telaio del nastro trasportatore a rete è composto da acciaio inossidabile, lega di alluminio ad alta-resistenza, lamiera di acciaio al carbonio piegabile, canale in acciaio al carbonio, ecc., in base a Scegli il materiale del foglio appropriato per le caratteristiche del materiale che stai trasportando.

3. Il nastro trasportatore a rete profonda determina la direzione di trasporto. In base alle diverse direzioni di trasporto, il trasportatore a nastro a rete è suddiviso in linea di trasporto a piastre al fosforo lineare, trasportatore a piastre al fosforo ascendente, trasportatore a nastro a rete girevole, trasportatore a piastre al fosforo verticale, trasportatore a piastre al fosforo curvo, trasportatore a piastre al fosforo ad accumulo, ecc.. . Selezionare la direzione di trasporto in base alle caratteristiche di spazio del sito.

4. Determinare i parametri di base del . La larghezza, l'altezza, la spaziatura, la lunghezza, la velocità di trasporto e la capacità di carico del trasportatore possono essere impostate in base alle esigenze del produttore.



Tipi di trasportatori a piastre:

Trasportatore a grembiule pesante:adatto per il trasporto a breve distanza di materiali in blocchi con dimensioni delle particelle di alimentazione inferiori a 1000 mm.

Trasportatore a grembiule medio:adatto per il trasporto a breve-distanza di materiali in blocchi con dimensioni delle particelle di alimentazione inferiori a 400 mm, trasporto di materiali con densità sfusa inferiore a 2400 kg/m³, peso del blocco inferiore a 500 kg e temperatura inferiore a 400 gradi.

Trasportatore a grembiule leggero:adatto per il trasporto a breve-distanza di materiali in blocchi con dimensioni delle particelle di alimentazione inferiori a 160 mm, trasporto di materiali con densità sfusa inferiore a 1200 kg/m³, peso del blocco inferiore a 140 kg e temperatura inferiore a 350 gradi.









(1) Larghezza comune del trasportatore a bilancia: b=650mm, 800mm, 1000mm, 1200mm, 1500mm, 2000mm; Tra questi, sono ampiamente utilizzati b=800mm, 1000 mm e 1500 mm;

(2) Peso del singolo oggetto trasportato: generalmente 75 kg, * fino a 120-150 kg;

(3) Lunghezza del trasportatore: generalmente 60-120 m, * fino a 200 m;

(4) Serie Conveyor Express: v=0.8, 0,96, 1,2, 1,5, 1,8, 2,4, 3,0 m/min;

(5) Altezza di sollevamento del trasportatore: h=2.2-4.5m, * fino a 10 m;

(6) Per vari materiali, l'angolo di inclinazione consentito del trasportatore è di 25 gradi;

(7) Quando il trasportatore è installato sul terreno dell'officina o su un terreno aperto, l'altezza libera dalla parte superiore della corda della piastra graduata del lato di ritorno al suolo non deve essere inferiore a 200 mm; Quando installato nella fossa, l'altezza libera non deve essere inferiore a 300 mm. In determinate circostanze e limitate da determinate condizioni esterne, l'altezza libera può essere determinata secondo necessità.













1. Controllare regolarmente se la catena di trasmissione del nastro trasportatore a rete è usurata o meno. In caso di anomalie, sostituirle in tempo.

2. Controllare se i bulloni di collegamento delle piastre della catena del nastro trasportatore a rete sono serrati. Se sono allentati, dovrebbero essere serrati in tempo.

3. Controllare la tensione della catena di trasmissione del nastro trasportatore Mesh. Troppo allentato e troppo stretto porteranno facilmente all'usura dei cuscinetti.

4. Controllare regolarmente se è necessario aggiungere olio lubrificante del riduttore del trasportatore a catena.

5. Non devono essere presenti corpi estranei nel nastro trasportatore a rete, che potrebbero facilmente causare inceppamenti della catena, ecc., e devono essere puliti in tempo.

6. Sono vietati l'avvio frequente, l'avvio in sovraccarico e l'avvio a pieno-carico.





Posizione del punto di lubrificazione	Nome del lubrificante	Ciclo di lubrificazione
Cuscinetti albero testa e coda	Grasso a base di calcio ZG-3	una volta al mese
Binario di guida del tenditore a vite	Grasso a base di calcio ZG-3 a vite	una volta al mese
Catena a rulli con manicotto	Grasso a base di calcio ZG-3	una volta ogni 10 giorni
motore elettrico	Cura secondo le istruzioni del produttore
Rulli della catena portacavi	Grasso a base di calcio ZG-3	una volta ogni 15 giorni





Possibili fallimenti	Motivo principale	Metodo di eliminazione
Il carico del motore è troppo grande	Grosso blocco bloccato, l'accoppiamento non è concentrico	Ridurre la quantità di alimentazione, pulire i pezzi di grandi dimensioni, regolare la coassialità
Deviazione della catena del trasportatore	I pignoni di testa e di coda non sono paralleli	Regolare la vite del dispositivo di coda
Rottura dell'ingranaggio degli ingranaggi	usura del pignone	Sostituire l'ingranaggio conduttore
La temperatura del cuscinetto è troppo alta	Mancanza di olio lubrificante, sporco nell'olio, regolazione errata, tenuta dei cuscinetti, ecc.	1. Rifornire e pulire il cuscinetto 2. Regolazione o riparazione





Servizio di pre-vendita:

• Guida i clienti nella scelta del modello di attrezzatura appropriato.
• Inviare personale tecnico e ingegneristico al sito di produzione in tempo per pianificare il sito per i clienti, progettare processi e soluzioni ragionevoli.
• Possiamo progettare e realizzare prodotti in base alle particolari esigenze dei clienti per soddisfare le diverse esigenze degli investitori



Servizio in vendita:

• Ispezione rigorosa dei prodotti prima di lasciare la fabbrica
• Spedizione secondo contratto



Servizio post-vendita:

• Il periodo di garanzia principale dell'attrezzatura venduta dalla nostra azienda è di un anno (ad eccezione di guasti o danni causati da fattori umani, fattori di carburante o fenomeni naturali irresistibili e le parti vulnerabili non sono coperte dalla garanzia: iniettori di carburante, teste della pompa, occhi fotosensibili, ecc.).
• Se il guasto dell'apparecchiatura è causato da fattori umani, il costo verrà addebitato in base al prezzo di fabbrica.
• Dopo aver ricevuto l'avviso di garanzia, rispondi entro 2 ore. 24 ore con indicazioni tecniche per risolvere i problemi.







Zhengzhou Odifei Machinery Equipment Co., Ltd. si concentra sulle attrezzature di trasporto da 17 anni. La sua attività principale è: elevatore verticale con vibrazione a spirale, alimentatore a lamelle, trasportatore a nastro a maglie, trasportatore a lamelle, nastro trasportatore a maglie, nastro trasportatore a maglie ad ampio angolo, trasportatore a coclea, trasportatore a tazze a catena, elevatore a tazze a nastro TD, elevatore a tazze a catena ad anello TH, elevatore a tazze NE, elevatore a tazze NSE e altra gamma completa di elevatori a tazze. TD75 Trasportatore a nastro a rete (o trasportatore a nastro a rete), trasportatore mobile, trasportatore a nastro a rete con nervature ad ampio angolo di inclinazione; trasportatore a coclea, trasportatore a coclea senza albero; Trasportatori a nastro a rete leggeri, medi e pesanti; trasportatore a catena con benne, trasportatore di clinker a valle SCD; miscelatore orizzontale a doppio albero; alimentatore per lastre leggere, medie e pesanti; Alimentatore di vibrazioni del motore GZG; vaglio a vaglio, vaglio a vaglio senza albero;

Nel 2010, il team di ricerca e sviluppo della nostra azienda è entrato nel settore del riciclaggio delle risorse e successivamente ha sviluppato trasportatori scagliosi per il trattamento dei rifiuti domestici, vagli a tamburo senza albero per la vagliatura e la cernita dei rifiuti domestici, alimentatori a lamelle per rifiuti edili e trasportatori per rottami scagliosi di forni elettrici ad arco, che non solo creano benefici sociali e ambientali oggettivi ed è una parte indispensabile della catena industriale del riciclaggio delle risorse.

Zhengzhou Odifei Machinery Equipment Co., Ltd. ha continuamente portato avanti l'innovazione tecnologica nello spirito di eccellenza e ha sviluppato numerosi nuovi prodotti pratici. Il prodotto è avanzato nel design, eccellente nella produzione, affidabile nelle prestazioni, ha un livello avanzato internazionale, si vende bene in patria e all'estero e mira a essere leader del settore!





D: sei una fabbrica o una società commerciale?

A: Siamo una fabbrica, fondata nel 2007, specializzata nella produzione di elevatore verticale con vibrazione a spirale, alimentatore a lamelle, nastro trasportatore a rete, trasportatore a lamelle, nastro trasportatore a rete, nastro trasportatore a rete ad ampio angolo, trasportatore a coclea, trasportatore a catena a tazze, elevatore a tazze a nastro TD e così via.



D: Che ne dici dei pezzi di ricambio?

R: Forniamo sempre pezzi di ricambio al prezzo di costo e ti forniamo un elenco dei pezzi di ricambio quando acquisti la macchina.



D: Verificherete la macchina prima della consegna?

R: Sì, testeremo ogni macchina e linea di produzione prima della consegna e ti invieremo il video funzionante. Puoi anche verificare con noi prima della consegna.



D: Questo nastro trasportatore a rete può resistere alle alte temperature?

R: Sì, è possibile trasportare materiali con una temperatura elevata inferiore a 1000 gradi. Si prega di contattare il cliente per spiegare le caratteristiche del materiale, il volume di trasporto e la lunghezza di trasporto, ecc. Grazie.

D: È possibile utilizzare un nastro trasportatore a rete in un impianto di colata dell'acciaio?

R: Sì, il nastro trasportatore a rete è un'attrezzatura ideale per il trasporto di materiali taglienti, caldi, voluminosi e corrosivi in ​​settori quali ferro e acciaio, miniere, materiali da costruzione, metallurgia, carbone, industria chimica, ecc.











1. Fornire il nome del materiale, il peso specifico, la dimensione delle particelle, ecc

2. Ci sono altre caratteristiche: viscosità, temperatura, corrosività, ecc.?

3. Lunghezza di trasporto, trasporto orizzontale o trasporto inclinato?

4. Capacità di trasporto/ora



Se sei interessato al nastro trasportatore a rete, non esitare a contattarci entro 24 ore!

Benvenuto a visitare la nostra fabbrica!!!
