Elevatore a tazze tipo TD



Gli elevatori a tazze della serie TD sono adatti per il trasporto verticale di materiali polverosi, granulari e di piccole dimensioni con bassa abrasività e aspirazione, come grano, carbone, cemento, minerale frantumato, ecc., con un'altezza di sollevamento fino a 40 m. L'elevatore a tazze a nastro TD è progettato e prodotto dal produttore di ascensori Yaoyuan in stretta conformità con lo standard JB3926-85 "Elevatore a tazze verticale". Attualmente, gli elevatori a tazze comunemente utilizzati in Cina sono verticali. Le caratteristiche degli elevatori a tazze della serie TD sono: struttura semplice, funzionamento stabile, carico di tipo scavo, scarico di tipo a gravità centrifuga, la temperatura del materiale non supera i 60 gradi; L'elevatore a tazze a nastro TD viene confrontato con il tradizionale elevatore a tazze di tipo D. Ha un'elevata efficienza di trasporto e molte forme di tramoggia, quindi dovrebbe essere preferito.







1. Bassa potenza motrice: adotta l'alimentazione in ingresso, lo scarico induttivo e il posizionamento intensivo di tramogge di grande-capacità. Non si verificano fenomeni di ritorno e di scavo del materiale quando il materiale viene sollevato.

2. I materiali da sollevare sono molteplici: non solo può sollevare normali materiali polverosi e piccoli granulari, ma anche materiali con maggiore abrasività. Ha buone prestazioni di tenuta e meno inquinamento.

3. Basso tasso di guasto e minore manutenzione: il riduttore viene rifornito di carburante e messo in tensione in base all'utilizzo in loco del paranco.

4. Lunga durata: l'alimentazione dell'ascensore adotta il tipo di afflusso, non è necessario utilizzare una benna per scavare il materiale e vi è poca estrusione e collisione tra i materiali. Questa macchina è progettata per garantire una minore dispersione dei materiali durante l'alimentazione e lo scarico, riducendo così l'usura meccanica.





1. La superficie della ruota della testa è ricoperta di colla per ridurre lo slittamento.

2. La porta di scarico è dotata di una piastra di ritorno regolabile.

3. Il coperchio superiore di scarico è coperto da una piastra-resistente all'usura.

4. Adotta la cintura di sollevamento a nucleo intero in PVC e il secchio adotta un'elevata resistenza, resistenza all'usura, superficie liscia ed è conforme agli standard di produzione alimentare.





Modello	TD160				TD250				TD315				TD400				TD500					TD630
Forma a tramoggia	Q	H	ZD	SD	Q	H	ZD	SD	Q	H	ZD	SD	Q	H	ZD	SD	Q	H	ZD	SD	Q		H	ZD	SD
Capacità di trasporto(m³/h)	5.4	9.6	9.6	16	12	22	23	35	17	30	25	40	24	46	41	66	38	70	58	92	85		89	142
Larghezza della tramoggia(mm)	160				250				315				400				500				630
Capacità della tramoggia(L)	0.8	0.9	4.2	1.9	1.3	2.2	3.0	4.6	2	3.6	3.8	4.6	3.1	5.6	5.9	9.4	4.8	9	9.3	15	14		14.6	23.5
Spaziatura della tramoggia(mm)	280		350		360		450		400		500		480		560		500		625		710
Larghezza del nastro trasportatore(mm)	200				300				400				500				600				700
Velocità della tramoggia(m/s)	1.4				1.6				1.6				1.8				1.8				2
Granularità del materiale (mm)	25				35				45				55				60				70



Nota:

1. Il volume della benna nella tabella è il volume calcolato della benna e il volume di trasporto è calcolato in base al fattore di riempimento di 0,6.

2. Utilizzo della tramoggia:
Tramoggia poco profonda:Viene utilizzato per il trasporto di materiali umidi, facili da agglomerare e difficili da gettare, come materiali bagnati, carbone bagnato, ecc.
Tramoggia profonda:trasporto di materiali secchi, sciolti e facilmente disperdibili, come cemento, carbone, frantumato









Adatto per materiali in polvere, granulari, piccoli blocchi e altri materiali non-abrasivi e poco-abrasivi, come: polvere di calce, ghiaia di sabbia, scorie di acciaio, calcare, clinker di cemento, gesso, carbone in pezzi, pietra, minerale, carbone, coke, cemento, sabbia di pietra, fertilizzanti, grano, argilla secca, clinker, carbone, cemento, argilla, grano, sabbia, calce, sale, prodotti chimici, prodotti farmaceutici e altri materiali.







L'esecuzione del test senza-carico dovrà soddisfare i seguenti requisiti

1. Le parti di trazione dovrebbero funzionare normalmente senza slittamenti e spostamenti.

2. Dopo 2 ore di funzionamento continuo, l'aumento della temperatura del cuscinetto non deve superare i 60°C.

3. Il riduttore non presenta perdite d'olio, nessun rumore d'impatto e l'accoppiamento è sicuro e affidabile.

4. L'installazione delle apparecchiature elettriche è affidabile; la potenza a vuoto-non deve superare il 30% della potenza nominale



La prova di carico deve soddisfare i seguenti requisiti

1. La deviazione consentita della capacità di trasporto è ±10% della capacità di trasporto nominale.

2. Lo scarico dovrebbe essere normale e non dovrebbero esserci fenomeni di ritorno significativi.

3. Quando si funziona a pieno carico, le parti di trazione non devono scivolare e il motore non deve essere sovraccaricato.

4. Il dispositivo antiretro dovrebbe essere affidabile e quando smette di funzionare non dovrebbe esserci alcuna operazione inversa evidente;

5. Il controllo elettrico è affidabile, il motore, il riduttore e il funzionamento sono stabili.





Nome della parte lubrificante	Materiale lubrificante	Ciclo di lubrificazione	Metodo di lubrificazione
Cuscinetto	Grasso resistente all'acqua	200 ore	con un lubrificatore
Antiritorno	Grasso resistente all'acqua	50 ore	con un lubrificatore
Bullone di tensione	Grasso resistente all'acqua	500 ore	sbavare
Riduttore di velocità	Secondo le specifiche del riduttore equipaggiato	6 mesi	versare
Motore elettrico	Grasso resistente all'acqua	6 mesi	versare





Servizio di pre-vendita:

• Guida i clienti nella scelta del modello di attrezzatura appropriato.
• Inviare personale tecnico e ingegneristico al sito di produzione in tempo per pianificare il sito per i clienti, progettare processi e soluzioni ragionevoli.
• Possiamo progettare e realizzare prodotti in base alle particolari esigenze dei clienti per soddisfare le diverse esigenze degli investitori



Servizio in vendita:

• Ispezione rigorosa dei prodotti prima di lasciare la fabbrica
• Spedizione secondo contratto



Servizio post-vendita:

• Il periodo di garanzia principale dell'attrezzatura venduta dalla nostra azienda è di un anno (ad eccezione di guasti o danni causati da fattori umani, fattori di carburante o fenomeni naturali irresistibili e le parti vulnerabili non sono coperte dalla garanzia: iniettori di carburante, teste della pompa, occhi fotosensibili, ecc.).
• Se il guasto dell'apparecchiatura è causato da fattori umani, il costo verrà addebitato in base al prezzo di fabbrica.
• Dopo aver ricevuto l'avviso di garanzia, rispondi entro 2 ore. 24 ore con indicazioni tecniche per risolvere i problemi.







Zhengzhou Odifei Machinery Equipment Co., Ltd. si concentra sulle attrezzature di trasporto da 17 anni. La sua attività principale è: ascensore verticale con vibrazione a spirale, alimentatore a lamelle, trasportatore a lamelle, trasportatore a lamelle, trasportatore a raschiatore, trasportatore a nastro ad ampio angolo, trasportatore a coclea, trasportatore a tazze a catena, elevatore a tazze a cinghia TD, elevatore a tazze con catena ad anelli TH, elevatore a tazze NE, elevatore a tazze NSE e altra gamma completa di elevatori a tazze. Trasportatore a nastro TD75 (o trasportatore a nastro), trasportatore mobile, trasportatore a nastro con nervature ad ampio angolo di inclinazione; trasportatore a coclea, trasportatore a coclea senza albero; trasportatore a lande leggere, medie e pesanti; trasportatore a catena con benne, trasportatore di clinker a valle SCD; miscelatore orizzontale a doppio albero; alimentatore per lastre leggere, medie e pesanti; Alimentatore di vibrazioni del motore GZG; vaglio a vaglio, vaglio a vaglio senza albero;

Nel 2010, il team di ricerca e sviluppo della nostra azienda è entrato nel settore del riciclaggio delle risorse e successivamente ha sviluppato trasportatori scagliosi per il trattamento dei rifiuti domestici, vagli a tamburo senza albero per la vagliatura e la cernita dei rifiuti domestici, alimentatori a lamelle per rifiuti edili e trasportatori per rottami scagliosi di forni elettrici ad arco, che non solo creano benefici sociali e ambientali oggettivi ed è una parte indispensabile della catena industriale del riciclaggio delle risorse.

Zhengzhou Odifei Machinery Equipment Co., Ltd. ha continuamente portato avanti l'innovazione tecnologica nello spirito di eccellenza e ha sviluppato numerosi nuovi prodotti pratici. Il prodotto è avanzato nel design, eccellente nella produzione, affidabile nelle prestazioni, ha un livello avanzato internazionale, si vende bene in patria e all'estero e mira a essere leader del settore!

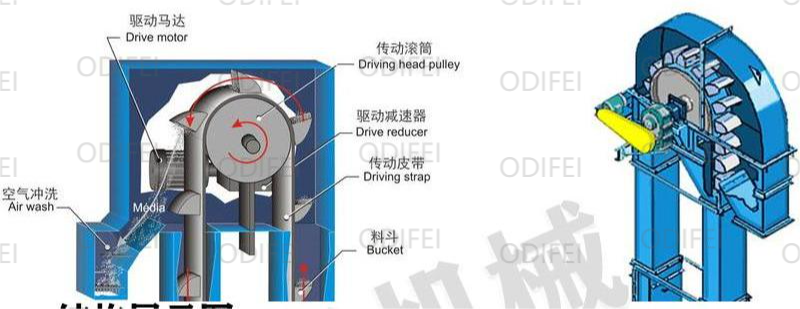

D: Gli elevatori a tazze sono composti da alcuni componenti

A: Tramoggia: fissata sul nastro (o catena di trazione), ce ne sono tre tipi

Benna profonda - adatta per materiali sfusi;

Benna poco profonda - materiali ad alta viscosità;

Secchio triangolare - materiali pesanti e grumosi

Involucro: trasmissione-e fermo incorporati.

Corpo: la sottile piastra in acciaio è saldata in un guscio quadrato e l'installazione è deviata.

In basso: installare il dispositivo di tensionamento.



D: Esistono diversi tipi di elevatori a tazze

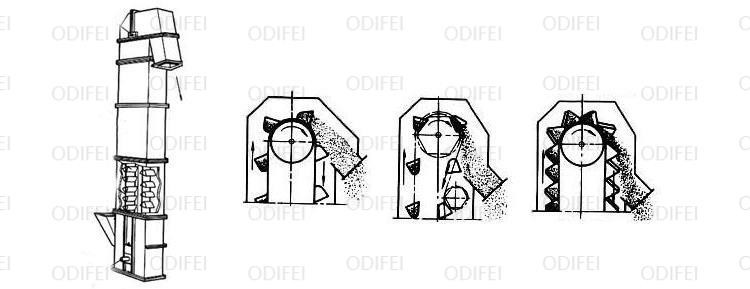

R: 1. Secondo il modulo di layout: può essere diviso in tipo verticale e tipo inclinato

2. Secondo diversi metodi di scarico: può essere suddiviso in centrifugo, gravità e ibrido.

3. Secondo diversi metodi di ricarica: può essere suddiviso in tipo di scavo e tipo di iniezione.

4. Secondo la struttura della tramoggia: può essere divisa in secchio poco profondo, secchio profondo e secchio triangolare.

5. In base ai diversi componenti di trazione: può essere suddiviso in nastro e catena in acciaio.



D: Qual è il principio di funzionamento dell'elevatore a tazze?

R: Il principio di funzionamento del trasporto dell'elevatore a tazze è il seguente: la tramoggia raccoglie il materiale dal magazzino sottostante, lo solleva verso l'alto con il nastro trasportatore o la catena, si abbassa dopo aver bypassato la ruota superiore e l'elevatore a tazze scarica il materiale nella fessura accettata. La cinghia di trasmissione dell'elevatore a tazze con azionamento a cinghia- adotta generalmente una cinghia di gomma, installata sul tamburo di guida inferiore o superiore e sui tamburi di reindirizzamento superiore e inferiore. L'elevatore a tazze a catena- è generalmente dotato di due catene di trasmissione parallele, con una coppia di ruote dentate di trasmissione nella parte superiore o inferiore e una coppia di ruote dentate di reindirizzamento nella parte inferiore o superiore. Gli elevatori a tazze sono generalmente dotati di involucri per evitare che la polvere voli negli elevatori a tazze.



D: Quali sono i vantaggi e gli svantaggi degli elevatori a tazze?

R: Vantaggi:

1. La struttura è semplice, la dimensione laterale è piccola e lo spazio sul pavimento è piccolo.

2. L'altezza di sollevamento è ampia, la capacità di trasporto è buona, il corpo è completamente chiuso e l'inquinamento ambientale è ridotto.

3. Basso consumo energetico.

Difetto:

1. È facile da bloccare in caso di sovraccarico e la tramoggia è facile da indossare.

2. È adatto solo per il trasporto di carichi sfusi in polvere, granulari e di piccole e medie-dimensioni, come grano, carbone, sabbia, ecc.

3. La merce non può essere trasportata in senso orizzontale.



D: sei una fabbrica o una società commerciale? Quando si costruisce aElevatore a tazze tipo TD, Per quali altri materiali sono adatti gli elevatori a tazze?

A: Siamo una fabbrica, fondata nel 2007, specializzata nella produzione di paranchi a vibrazione verticale, elevatori a vibrazione verticale, elevatori a tazze, trasportatori a nastro, trasportatori a scala, trasportatori a coclea, ecc. L'elevatore a tazze può essere utilizzato nell'industria chimica, nell'industria ceramica, nell'industria alimentare, nell'industria metallurgica, ecc.



D: Che ne dici dei pezzi di ricambio?

R: Forniamo sempre pezzi di ricambio al prezzo di costo e ti forniamo un elenco dei pezzi di ricambio quando acquisti la macchina.



D: Verrà testato l'elevatore a tazze di tipo TD prima della consegna?

R: Sì, testeremo ogni macchina e linea di produzione prima della consegna e ti invieremo il video funzionante. Puoi anche verificare con noi prima della consegna.











Se il nastro nella tramoggia fissa viene spesso danneggiato dal materiale, il motivo potrebbe essere che la dimensione delle particelle del materiale è troppo grande (l'elevatore di tipo TD consente che la dimensione delle particelle del materiale sia inferiore a 25 mm, ma meno di 5 mm è meglio). Quando la tramoggia raggiunge la testa dell'elevatore, a causa di Il nastro appare ad angolo e il materiale viene inserito tra la tramoggia e il nastro, provocando danni al nastro. In questo momento si consiglia di scegliere un elevatore a catena;





Gli acquirenti devono fornire i seguenti parametri:

Nome del materiale, gravità specifica, quantità di sollevamento/ora, altezza di sollevamento, materiale, ci sono altre caratteristiche speciali?

Se sei interessato all'elevatore a tazze di tipo TD personalizzato, non esitare a contattarci entro 24 ore!

Benvenuto a visitare la nostra fabbrica!!!
