Trasportatore a coclea tubolare

Il trasportatore a coclea tubolare è l'unità principale del lavoro di trasporto meccanizzato in vari dipartimenti dell'industria e dell'agricoltura, che può ridurre l'intensità della manodopera del lavoro di trasporto, migliorare la velocità di lavoro e avere un'ampia gamma di applicazioni. Il trasportatore a coclea tubolare è adatto a vari settori, come materiali da costruzione, industria chimica, energia elettrica, metallurgia, carbone, grano e altri settori. Il trasportatore a coclea tubolare è adatto per il trasporto orizzontale o inclinato di polvere, materiali granulari e piccoli blocchi, come carbone, cenere, scorie, cemento, grano, ecc., La temperatura del materiale è inferiore a 200 gradi. I trasportatori a coclea tubolari non sono adatti al trasporto di materiali deperibili, viscosi e facili da agglomerare. Se l'angolo di inclinazione del trasporto è troppo grande, contattare il personale aziendale per la selezione e la progettazione.







1. Capacità portante ampia e stabile.

2. Forte adattabilità, installazione e manutenzione convenienti e lunga durata.

3. L'intera macchina è di piccole dimensioni, ad alta velocità, veloce e trasportata in modo uniforme.

4. L'estremità di scarico è dotata di un dispositivo di pulizia, l'intera macchina ha una bassa rumorosità e una forte adattabilità e la posizione dell'ingresso e dell'uscita è flessibile.

5. Buona tenuta, il guscio è realizzato in tubo di acciaio senza saldatura e le estremità sono collegate tra loro tramite flange, che hanno una buona rigidità.





Tipo LS	100	160	200	250	315	400	500	630	800	1000	1250
Tipo GX			200	250	300	400	500
Diametro (millimetro)	100	160	200	250	315	400	500	630	800	1000	1250
passo (mm)	100	160	200	250	315	355	400	450	500	560	630
velocità (giri/min)	140	120	90	90	75	75	60	60	45	35	30
Capacità QΦ=0.33(m3/h)	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
Potenza Pd 1=10m(KW)	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
Potenza Pd 1=30m(KW)	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
velocità (giri/min)	120	90	75	75	60	60	45	45	35	30	20
Capacità QΦ=0.33(m3/h)	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
Potenza Pd 1=10m(KW)	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
Potenza Pd 1=30m(KW)	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
velocità (giri/min)	90	75	60	60	45	45	35	35	30	20	16
Capacità QΦ=0.33(m3/h)	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
Potenza Pd 1=10m(KW)	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
Potenza Pd 1=30m(KW)	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
velocità (giri/min)	75	60	45	45	35	35	30	30	20	16	13
Capacità QΦ=0.33(m3/h)	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
Potenza Pd 1=10m(KW)	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
Potenza Pd 1=30m(KW)	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33



1. Tipo GX:Esistono sette specifiche di diametri delle viti, tra cui 150, 200, 250, 300, 400, 500, 600 mm. Sistema di trasporto corrispondente per trasporto un-direzionale con angolo orizzontale o di inclinazione inferiore a 20 gradi.

2. Tipo LS:Il trasportatore a pressa Luo Xuoh di tipo LS è un prodotto sostitutivo del trasportatore a coclea tubolare di tipo GX. Il diametro della vite è 100-1250 mm, sono disponibili undici specifiche e la modalità di guida ha due forme: azionamento a singola-estremità e azionamento a doppia-estremità. ; La lunghezza della coclea di tipo LS è ogni 0,5 m e il sistema di trasporto corrispondente può essere formato in base alle diverse esigenze del sito. Come il trasportatore a coclea tubolare di tipo GX, viene utilizzato per il trasporto unidirezionale con un angolo orizzontale o di inclinazione inferiore a 20 gradi.



Questioni che richiedono attenzione:

1. Questa attrezzatura viene utilizzata principalmente per il trasporto di materiali soggetti a forte usura e ad alta temperatura.

2. L'unità motrice può essere cambiata in testa, a sinistra e a destra della macchina con benna a catena.

3. La velocità di trasporto deve essere di 8 ~ 10 m/min, una velocità troppo bassa influirà sulla capacità di trasporto, una velocità troppo alta farà molto rumore e l'usura aumenterà.

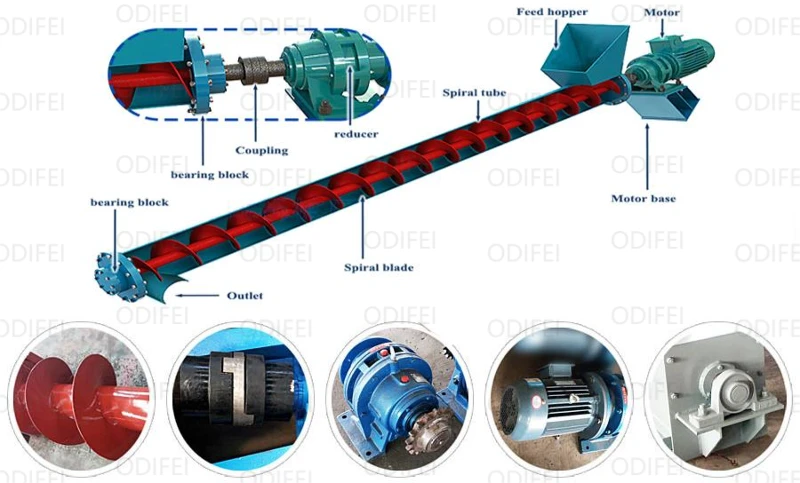

Il trasportatore a coclea tubolare è composto principalmente da dispositivo di guida, gruppo testa, involucro, corpo a spirale senza albero, piastra di rivestimento del serbatoio, porta di alimentazione, porta di scarico, coperchio della macchina (se necessario), base e così via.

1. Dispositivo di azionamento: viene utilizzato un riduttore a girandola cicloidale o un riduttore a ingranaggi con superficie a denti rigidi montato sull'albero-. Nella progettazione, il dispositivo di azionamento dovrebbe essere posizionato il più possibile all'estremità della porta di scarico, in modo che il corpo della vite sia in uno stato di tensione durante il funzionamento.

2. La testa è dotata di un cuscinetto reggispinta, che può sopportare la forza assiale generata durante il trasporto dei materiali.

3. Telaio: il telaio è a forma di U-o di O-, con una copertura a prova di pioggia-sulla parte superiore e il materiale è acciaio inossidabile o acciaio al carbonio o plastica rinforzata con fibra di vetro.

4. Corpo a spirale senza albero: il materiale è acciaio inossidabile o acciaio al carbonio.

5. Pannello di rivestimento del serbatoio: il materiale è una lastra di plastica-resistente all'usura, una lastra di gomma o una lastra di pietra fusa, ecc.

6. Ingresso e uscita: esistono due tipi di quadrato e rotondo. Generalmente, la forma di ingresso e uscita è determinata dall'utente.





I trasportatori a coclea tubolari orizzontali possono essere utilizzati per materiali in polvere, granulari e in piccoli blocchi in vari settori per il trasporto, il dosaggio, il raffreddamento, la miscelazione, la separazione, la compattazione e il caricamento. In base alle vostre esigenze, i trasportatori a coclea tubolari orizzontali possono essere a tenuta di polvere-, gas-esente o impermeabilità all'acqua, proteggendo così non solo il vostro prodotto da influssi esterni, ma anche l'ambiente.





Come: miniera di carbone, cenere, scorie, cemento, grano, polvere di gomma riciclata, ossido di zinco, carbonato di calcio, ecc., la temperatura del materiale è inferiore a 200 gradi. La macchina a coclea non è adatta al trasporto di materiali deperibili, viscosi e facilmente agglomerabili.











In base alle condizioni di lavoro in loco, i metodi di trasporto del trasportatore a coclea tubolare sono i seguenti. In casi particolari, contattare il nostro personale di vendita per trovare la soluzione più adatta. Quando si sceglie una coclea tubolare profonda, tenere presente quanto segue:















1. Quando l'albero della coclea ruota, a causa della gravità del materiale e della forza di attrito generata dalla parete del serbatoio, il materiale può spostarsi solo in avanti lungo il fondo della scanalatura del trasportatore sotto la spinta della lama e sembra che non possa ruotare. La chiocciola si muove in traslazione lungo la vite rotante.

2. Il movimento dei materiali nel cuscinetto intermedio dipende dalla spinta dei materiali che avanzano dietro di loro. Pertanto, il trasporto dei materiali nel trasportatore è tutto un movimento scorrevole.

3. Per rendere l'albero della coclea in uno stato di tensione più favorevole, il dispositivo di azionamento e la porta di scarico sono generalmente posizionati alla stessa estremità del trasportatore e la porta di alimentazione è posizionata il più vicino possibile alla coda dell'altra estremità.

4. La lama della coclea rotante spinge il materiale per il trasporto, in modo che la forza con cui il materiale non ruota con la lama del trasportatore a coclea tubolare sia il peso del materiale stesso e la resistenza di attrito dell'involucro del trasportatore a coclea tubolare sul materiale.

5. Il tipo di superficie della lama comprende il tipo di superficie solida, il tipo di superficie del tipo a cinghia, il tipo di superficie della lama e altri tipi in base ai diversi materiali di trasporto. L'albero della coclea del trasportatore a coclea tubolare è dotato di un cuscinetto reggispinta all'estremità della direzione di movimento del materiale per conferire alla coclea una forza di reazione assiale con il materiale. Quando la lunghezza della macchina è elevata, è necessario aggiungere un cuscinetto sospeso intermedio.

6. Il trasportatore a coclea tubolare viene utilizzato principalmente per il trasporto orizzontale e verticale di vari materiali sfusi polverosi, granulari e di piccole dimensioni.

7. Il materiale produrrà attrito sulla parete laterale del trasportatore a coclea tubolare, quindi è molto importante scegliere la dimensione del riduttore e del motore per azionare il trasportatore a coclea tubolare. Per quanto riguarda il metodo di alimentazione del trasportatore a coclea tubolare, il materiale deve essere inizialmente alimentato a Jiaolong dalla porta di alimentazione. Molti produttori utilizzano questo metodo per realizzare il lavoro di alimentazione.





1. Controllare regolarmente se la catena di trasmissione del trasportatore a coclea tubolare è usurata o meno. In caso di anomalie, sostituirle in tempo.

2. Controllare se i bulloni di collegamento delle piastre della catena del trasportatore a coclea tubolare sono serrati. Se sono allentati, dovrebbero essere serrati in tempo.

3. Controllare la tensione della catena di trasmissione del trasportatore a coclea tubolare. Troppo allentato e troppo stretto porteranno facilmente all'usura dei cuscinetti.

4. Controllare regolarmente se è necessario aggiungere olio lubrificante del riduttore del trasportatore a catena.

5. Non devono essere presenti corpi estranei nel trasportatore a coclea tubolare, che potrebbero facilmente causare inceppamenti della catena, ecc., e devono essere puliti in tempo.

6. Sono vietati l'avvio frequente, l'avvio in sovraccarico e l'avvio a pieno-carico.





1. Prima di avviare la coclea, controllare attentamente se nella scanalatura della macchina sono rimasti residui di polvere e detriti;

2. L'alimentazione deve essere uniforme;

3. È necessario aggiungere uno schermo alla porta di alimentazione del trasportatore a coclea;

4. Lo slot della macchina e il coperchio dello slot della macchina devono fare attenzione;

5. Prima dello spegnimento è opportuno scaricare il più possibile i materiali presenti nella macchina;

6. Quando la macchina si ferma nel bel mezzo dell'operazione, i materiali nella macchina devono essere scaricati il ​​più possibile e i materiali nella macchina non possono essere scaricati in tempo;

7. Controllare regolarmente l'usura delle lame elicoidali;

8. Ciascuna parte lubrificante del trasportatore deve essere lubrificata in stretta conformità con i requisiti;

9. Quando si producono rumori forti, è necessario controllarli in tempo;

10. I cuscinetti su entrambe le estremità della coclea devono essere rigorosamente sigillati;

11. Prestare molta attenzione a monitorare la temperatura che supera la temperatura consentita.





Servizio di pre-vendita:

• Guida i clienti nella scelta del modello di attrezzatura appropriato.
• Inviare personale tecnico e ingegneristico al sito di produzione in tempo per pianificare il sito per i clienti, progettare processi e soluzioni ragionevoli.
• Possiamo progettare e realizzare prodotti in base alle particolari esigenze dei clienti per soddisfare le diverse esigenze degli investitori



Servizio in vendita:

• Ispezione rigorosa dei prodotti prima di lasciare la fabbrica
• Spedizione secondo contratto



Servizio post-vendita:

• Il periodo di garanzia principale dell'attrezzatura venduta dalla nostra azienda è di un anno (ad eccezione di guasti o danni causati da fattori umani, fattori di carburante o fenomeni naturali irresistibili e le parti vulnerabili non sono coperte dalla garanzia: iniettori di carburante, teste della pompa, occhi fotosensibili, ecc.).
• Se il guasto dell'apparecchiatura è causato da fattori umani, il costo verrà addebitato in base al prezzo di fabbrica.
• Dopo aver ricevuto l'avviso di garanzia, rispondi entro 2 ore. 24 ore con indicazioni tecniche per risolvere i problemi.







Zhengzhou Odifei Machinery Equipment Co., Ltd. si concentra sulle attrezzature di trasporto da 17 anni. La sua attività principale è: ascensore verticale con vibrazione a spirale, alimentatore a stecche, trasportatore a coclea tubolare, trasportatore a stecche, trasportatore a coclea tubolare, trasportatore a coclea tubolare ad ampio angolo, trasportatore a coclea tubolare, trasportatore a tazze a catena, elevatore a tazze a nastro TD, elevatore a tazze con catena ad anello TH, elevatore a tazze NE, elevatore a tazze NSE e altra gamma completa di elevatori a tazze. Trasportatore a coclea tubolare TD75 (o trasportatore a coclea tubolare), trasportatore mobile, trasportatore a coclea tubolare con nervature ad ampio angolo di inclinazione; Trasportatore a coclea tubolare, trasportatore a coclea tubolare senza albero; Trasportatore a coclea tubolare leggero, medio e pesante; trasportatore a catena con benne, trasportatore di clinker a valle SCD; miscelatore orizzontale a doppio albero; alimentatore per lastre leggere, medie e pesanti; Alimentatore di vibrazioni del motore GZG; vaglio a vaglio, vaglio a vaglio senza albero;

Nel 2010, il team di ricerca e sviluppo della nostra azienda è entrato nel settore del riciclaggio delle risorse e successivamente ha sviluppato trasportatori scagliosi per il trattamento dei rifiuti domestici, vagli a tamburo senza albero per la vagliatura e la cernita dei rifiuti domestici, alimentatori a lamelle per rifiuti edili e trasportatori per rottami scagliosi di forni elettrici ad arco, che non solo creano benefici sociali e ambientali oggettivi ed è una parte indispensabile della catena industriale del riciclaggio delle risorse.

Zhengzhou Odifei Machinery Equipment Co., Ltd. ha continuamente portato avanti l'innovazione tecnologica nello spirito di eccellenza e ha sviluppato numerosi nuovi prodotti pratici. Il prodotto è avanzato nel design, eccellente nella produzione, affidabile nelle prestazioni, ha un livello avanzato internazionale, si vende bene in patria e all'estero e mira a essere leader del settore!





D: sei una fabbrica o una società commerciale?

A: Siamo una fabbrica, fondata nel 2007, specializzata nella produzione di elevatore verticale con vibrazione a spirale, alimentatore a lamelle, trasportatore a coclea tubolare, trasportatore a lamelle, trasportatore a coclea tubolare, trasportatore a coclea tubolare ad ampio angolo, trasportatore a coclea tubolare, trasportatore a tazze a catena, elevatore a tazze a nastro TD e così via.



D: Che ne dici dei pezzi di ricambio?

R: Forniamo sempre pezzi di ricambio al prezzo di costo e ti forniamo un elenco dei pezzi di ricambio quando acquisti la macchina.



D: Verificherete la macchina prima della consegna?

R: Sì, testeremo ogni macchina e linea di produzione prima della consegna e ti invieremo il video funzionante. Puoi anche verificare con noi prima della consegna.



D: Questo trasportatore a coclea tubolare può essere trasportato verticalmente?

A: Disponiamo di trasportatori a coclea tubolari verticali ed elevatori a tazze. In base alle caratteristiche del materiale e all'altezza di trasporto, possiamo scegliere l'attrezzatura di trasporto o sollevamento più adatta.



D: Il trasportatore a coclea tubolare può raffreddare il materiale?

R: Sì, puoi scegliere un trasportatore a coclea tubolare-raffreddato ad acqua.



D: Il trasportatore a coclea tubolare può avere più ingressi o uscite?

R: Sì, quando si alimenta in più punti di alimentazione contemporaneamente, prestare attenzione a un'alimentazione uniforme e controllare la quantità di alimentazione.











1. Fornire il nome del materiale, il peso specifico, la dimensione delle particelle, ecc

2. Ci sono altre caratteristiche: viscosità, temperatura, corrosività, ecc.?

3. Lunghezza di trasporto, trasporto orizzontale o trasporto inclinato?

4. Capacità di trasporto/ora
